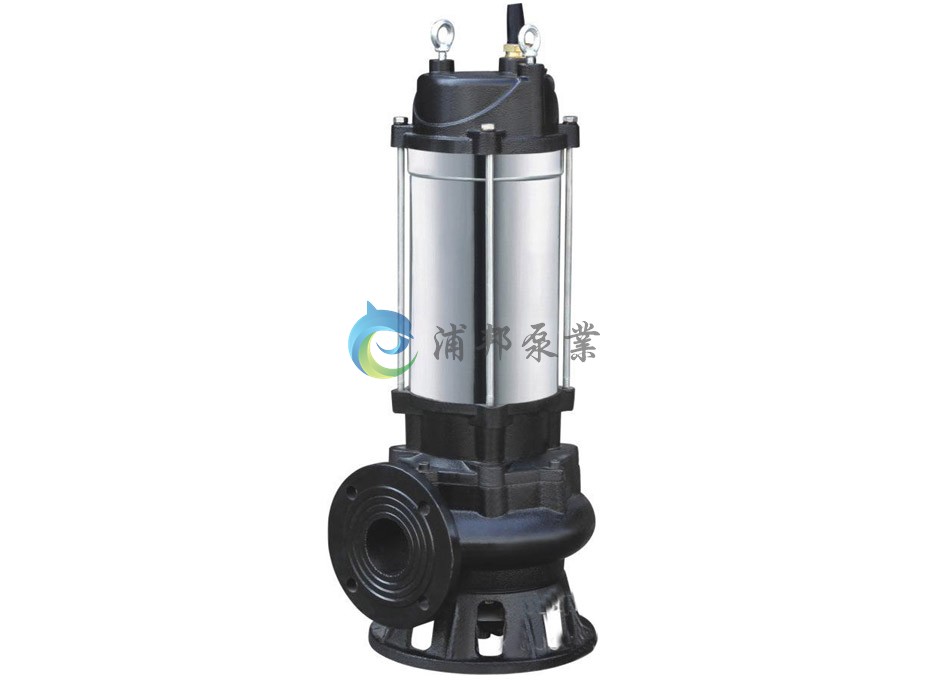

JYWQ/JBWQ/JPWQ自動攪勻排污泵

質量穩定
價格合理
交貨快捷

提供全套工程水泵解決方案
總機：021-6607 9650
手機：180 1631 9660
廠址：上海市金山工業園區

產品簡介
型號意義
產品優勢
性能參數
結構圖紙
安裝尺寸
注意事項

產品簡介

產品概述
JYWQ、JPWQ系列自動攪勻排污泵是在普通型排污泵的基礎上采用自動攪拌裝置，該裝置隨電機軸旋轉，產生極強的攪拌力，將污水池內的沉積物攪拌成懸浮物，吸入泵內排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤，節約了運行成本，是具有明顯的先進性和實用性的環保產品。
產品用途
1、工廠、商業嚴重污染廢水的排放。
2、城市污水處理、醫院、賓館的排水系統。
3、住宅區的污水排水站。
4、人防系統排水站、自來水廠的給水裝置。
5、市政工程、建筑工地。
6、勘探、礦山、發電廠配套附機。
7、農村沼氣池、農田灌溉、河塘清淤。

結構特點
1、采用獨特的雙流道無堵塞葉輪結構，提高污水污物的過流能力和排污能力
2、自動攪拌裝置，產生極強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到清淤的作用。
3、隔板將底座一分為二，攪拌與進水互不影響。
4、機械密封為雙端面機械密封，長期處于油室中，保證水泵安全可靠地運行。
5、副葉輪結構的流體動力密封、既有輔助密封作用，從而保護機械密封，又平衡軸向力，延長軸承的使用壽命。
6、泵接線腔內設有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵實施保護。本公司可配全自動安全保護控制柜。
7、電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱，保護器及時作出動作，對泵和電機實施絕對的保護。
8、油室內裝有油水探頭，當機械密封損壞后，水進入油室，探頭發出信號，由控制系統對水泵實施保護。
9、JPW帶內循環冷卻系統，能保證水泵在水池最低水位正常工作。

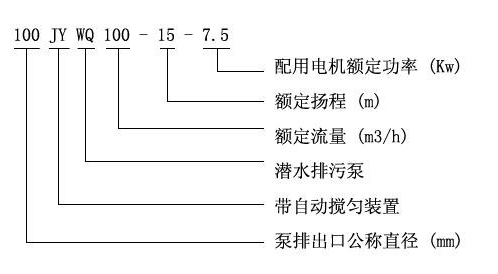

型號意義

產品優勢

利用泵自身出水壓力，攪勻污水池內沉淀污泥，真正達到徹底排出污水池沉淀物的目的。
大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
設計合理，配套電機合理，效率高，節能效果顯著。
機械密封采用雙道串聯密封，材質為硬質耐腐碳化鎢，耐用，耐磨，可使泵安全連續運行8000小時以上。
JYWQ型自動攪勻潛水排污泵結構緊湊，體積小、移動方便，安裝簡便，無需建泵房，潛入水中即可工作，減少工程造價。
油室內設有油水探頭，對泵實施絕對保護。
可配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高產品的安全可靠性。
浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。
電機可采用水套式外循環冷卻系統，保證電泵在無水（干式）狀態下安全運行。
雙導軌自動耦合安裝系統，給泵的安裝、維修帶來極大的方便，人可不必為此進入污水坑。
安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。

性能參數

序號	型　　　號	排出口徑 (mm)	流　量 (m3/h)	揚　程 (m)	攪拌直徑 (mm)	轉　速 (r/min)	功率 (KW)	效率 (%)	自動耦合器
1	50-12-15-1500-1.5	50	12	15	1200	2900	1.5	48	GAK-50
2	50-20-7-1200-1.1	50	20	7	1200	2900	1.1	62	GAK-50
3	50-10-10-1200-1.1	50	10	10	1200	2900	1.1	56	GAK-50
4	50-15-15-1200-2.2	50	15	15	1200	2900	2.2	51	GAK-50
5	50-25-10-1200-2.2	50	25	10	1200	2900	2.2	65	GAK-50
6	50-15-20-1200-2.2	50	15	20	1200	2900	2.2	56	GAK-50
7	50-20-15-1500-2.2	50	20	15	1200	2900	2.2	56	GAK-50
8	50-42-9-1200-3	50	42	9	1200	2900	3	56	GAK-50
9	50-17-25-1200-3	50	17	25	1200	2900	3	56	GAK-50
10	50-25-22-1200-4	50	25	22	1200	2900	4	62	GAK-50
11	50-40-15-1400-4	50	40	15	1400	2900	4	70	GAK-50
12	50-25-32-1600-5.5	50	25	32	1600	2900	5.5	52	GAK-50
13	50-40-30-1600-7.5	50	40	30	1600	2900	7.5	68	GAK-50
14	65-25-28-1400-4	65	25	15	1400	2900	3	65	GAK-65
15	65-37-13-1400-3	65	37	13	1400	2900	3	62	GAK-65
16	65-25-28-1400-4	65	25	28	1400	2900	4	60	GAK-65
17	80-40-7-1600-2.2	80	10	7	1600	2900	2.2	54	GAK-80
18	80-29-8-1600-2.2	80	29	8	1600	2900	2.2	54	GAK-80
19	80-43-13-1600-4	80	43	13	1600	2900	4	63	GAK-80
20	80-50-10-1600-3	80	50	10	1600	1450	3	76	GAK-80
21	80-40-15-1600-4	80	40	15	1600	2900	4	70	GAK-80
22	80-60-13-1600-4	80	60	13	1600	2900	4	70	GAK-80
23	80-35-25-1600-5.5	80	35	25	1600	2900	5.5	64	GAK-80
24	80-50-25-1600-7.5	80	50	25	1600	2900	7.5	70	GAK-80
25	80-50-30-1600-7.5	80	50	30	1600	2900	7.5	70	GAK-80
26	100-80-9-2000-4	100	80	9	2000	1450	4	62	GAK-100
27	100-110-10-2000-5.5	100	110	10	2000	1450	5.5	71	GAK-100
28	100-70-15-2000-5.5	100	70	15	2000	1450	5.5	71	GAK-100
29	100-100-15-2000-7.5	100	100	15	2000	1450	7.5	73	GAK-100
30	100-80-20-2000-7.5	100	80	20	2000	2900	7.5	71	GAK-100
31	100-50-35-2000-11	100	20	35	2000	2900	11	68	GAK-100
32	100-70-22-2000-7.5	100	70	22	2000	2900	7.5	70	GAK-100
33	100-100-22-2000-15	100	100	22	2000	1450	15	61	GAK-100
34	100-80-30-2000-15	100	80	30	2000	1450	15	67	GAK-100
35	150-150-10-2000-7.5	150	150	10	2000	1450	7.5	75	GAK-150
36	150-210-7-2500-7.5	150	210	7	2500	1450	7.5	78	GAK-150
37	150-250-6-2500-7.5	150	250	6	2500	1450	7.5	79	GAK-150
38	150-150-15-2500-11	150	150	15	2500	1450	11	79	GAK-150
39	150-200-10-2500-15	150	200	10	2500	1450	15	73	GAK-150
40	150-65-40-3200-18.5	150	65	40	3200	1450	18.5	58	GAK-150
41	150-180-22-2600-18.5	150	180	22	2600	1450	18.5	75	GAK-150
42	150-150-26-2600-18.5	150	150	26	2600	1450	18.5	72	GAK-150
43	150-110-30-2600-18.5	150	110	30	2600	1450	18.5	72	GAK-150
44	150-300-15-2600-22	150	300	15	2600	1450	22	76	GAK-150
45	150-130-30-2600-22	150	130	30	2600	1450	22	70	GAK-150
46	150-100-40-3000-30	150	100	40	3000	1450	30	64	GAK-150
47	200-300-7-3000-11	200	300	7	3000	1450	11	75	GAK-200
48	200-250-11-3000-15	200	250	11	3000	1450	15	72	GAK-200
49	200-300-10-3000-15	200	300	10	3000	1450	15	75	GAK-200
50	200-250-15-3000-18.5	200	250	15	3000	1450	18.5	72	GAK-200
51	200-400-10-3000-22	200	400	10	3000	1450	22	75	GAK-200
52	200-200-20-3000-22	200	200	20	3000	1450	22	73	GAK-200
53	200-250-22-3000-30	200	250	22	3000	1450	30	73	GAK-200
54	250-600-7-3000-22	250	600	7	3000	1450	22	78	GAK-250
55	250-600-9-3000-30	250	600	9	3000	1450	30	78	GAK-250

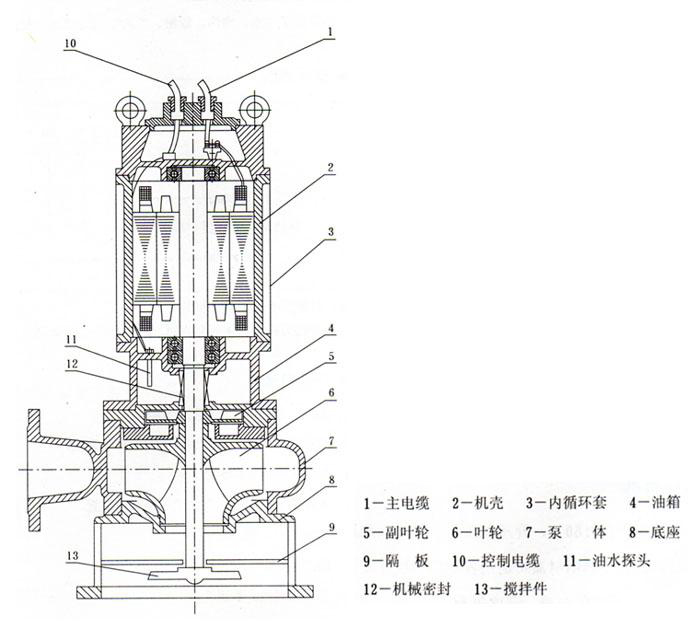

結構圖紙

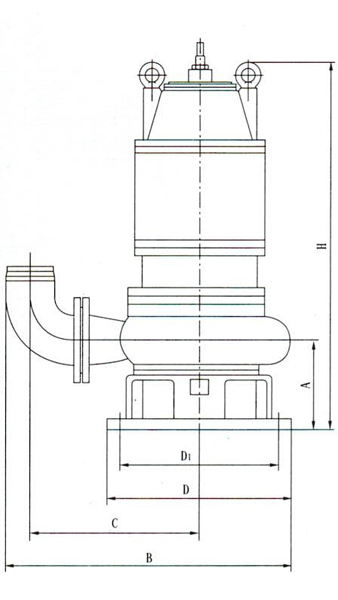

安裝尺寸

序號	型號	A	B	C	D1	D	H
1	50-12-15-1200-1.5	135	400	245	225	255	670
2	50-20-7-1200-1.1	132	343	225	150	180	610
3	50-10-10-1200-1.1	132	343	225	150	180	610
4	50-15-15-1200-2.2	135	400	245	225	255	670
5	50-25-10-1200-2.2	135	400	245	225	255	670
6	50-15-20-1200-2.2	135	400	245	225	255	670
7	50-20-15-1200-2.2	135	400	245	225	255	670
8	50-42-9-1200-3	143	420	265	225	255	750
9	50-17-25-1200-3	130	433	265	240	285	750
10	50-25-22-1200-4	135	400	245	225	255	735
11	50-40-15-1400-4	143	420	265	225	255	750
12	50-25-32-1600-5.5	180	480	295	270	320	820
13	50-40-30-1600-7.5	180	480	295	270	320	820
14	65-25-15-1400-3	143	435	270	225	255	750
15	65-37-13-1400-3	143	435	270	225	255	750
16	65-25-28-1400-4	180	515	317	270	320	800
17	80-40-7-1600-2.2	143	465	295	225	255	685
18	80-29-8-1600-2.2	143	465	295	225	255	685
19	80-43-13-1600-4	143	465	295	225	255	750
20	80-50-10-1600-3	180	570	325	280	320	790
21	80-40-15-1600-4	143	465	295	225	255	750
22	80-60-13-1600-4	143	465	295	225	255	750
23	80-35-25-1600-5.5	180	550	305	270	320	820
24	80-50-25-1600-7.5	180	550	305	270	320	820
25	80-50-30-1600-7.5	180	550	305	270	320	820
26	100-80-9-2000-4	180	600	386	280	320	790
27	100-110-10-2000-5.5	200	700	440	370	410	900
28	100-70-15-2000-5.5	200	690	430	370	410	900
29	100-100-15-2000-7.5	200	700	440	370	410	900
30	100-80-20-2000-7.5	180	585	370	270	320	900
31	100-50-35-2000-11	180	585	370	270	320	940
32	100-70-22-2000-7.5	180	585	370	270	320	900
33	100-100-22-2000-15	230	815	515	455	495	970
34	100-80-30-2000-15	230	815	515	455	495	970
35	150-150-10-2000-7.5	213	775	495	360	405	920
36	150-210-7-2500-7.5	242	830	540	365	410	950
37	150-250-6-2500-7.5	242	830	540	365	410	950
38	150-150-15-2500-11	220	770	495	345	395	990

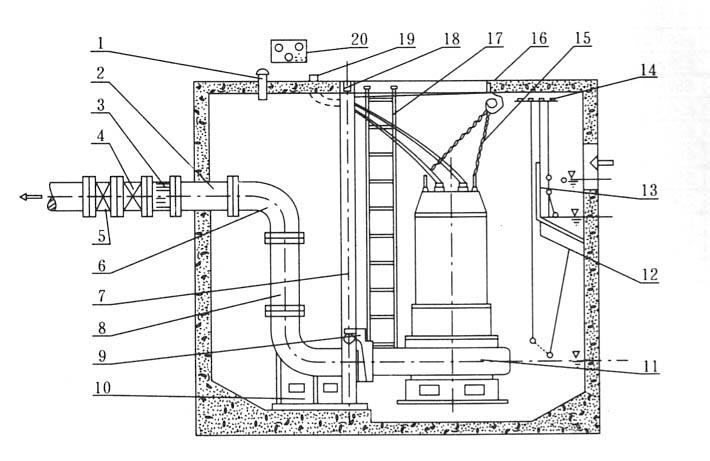

自動耦合式安裝示意圖

1.通風節 2.預埋管 3.膨脹節 4.逆止閥 5.閘閥 6.彎管 7.導軌 8.出水管 9.支架 10.耦合底座 11.自動攪勻排污泵 12.浮球開關（水位開關）13.隔板 14.浮球固定架 15.小鏈 16.掛鉤 17.人梯 18.支撐架 19.電纜出線管 20.電機保護器

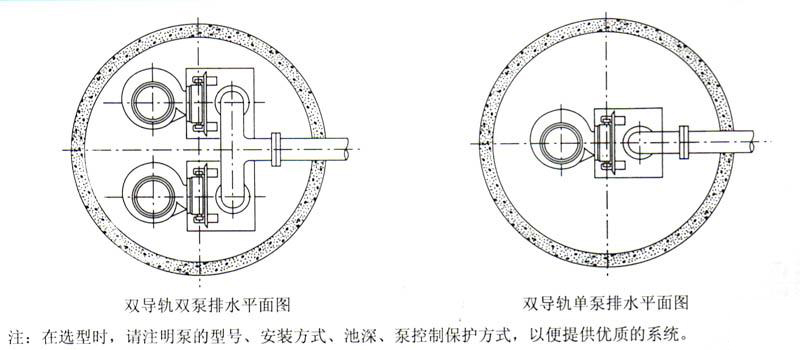

自動耦合式安裝示意圖

注意事項

運轉前應用兆歐表檢查電機定子繞組對地的絕緣電阻.最低不得少于50兆歐。
檢查電纜有無破損、折斷等現象。如有損傷須及時更換，以免漏電；電纜截面應與電流相匹配。
屯壓超過額定電壓的±10%時，不得啟動電泵。
為保證使用安全，必須將四芯電纜中的接地線可靠接地，以防發生觸電事故。
電泵潛入水中時，應垂直起吊，不允許橫放著地,更不能陷入污泥中。停止使用時應將電泵吊起清洗干凈，置于干燥處，并注意防凍。
禁止：將電纜作為安裝起吊繩使用。
檢査轉子運轉方向，從上向下看應為順時針方向旋轉。
室外的開關或接線端應有防雨、防潮措施，濕手或赤足時禁止觸及幵關，防止觸電。
移動電泵時，必須切斷電源，電泵在運行時人不得接觸水源，以防漏電發生人身事故。
嚴禁電機缺相運轉，如發現保險絲熔斷，應檢査原因后方可繼續使用，不得任意加粗保險絲。
泵運轉時，應有專人管理，如發現有不正常現象應立即停機檢査，排除故障。（指未配全自動保護柜的情況〉。
電泵在規定的工作介質條件下正常運行半年后，應檢査油室密封狀況，如油室中的油呈乳狀或有水沉淀，應及時更換10?20號機械油和機械密封。對于在惡劣工作條件下使用的電泵，更應經常檢修。
用戶應根據實際使用的工況選擇合適的流量揚程，以達到最佳使用效果，泵銘牌或說明書上所示參數為該泵最佳使用工況點，用戶可選在（0.7?1.2）倍最佳流量內使用,禁止超流量使用，否則流量過大，揚程太低容易使電機過載。
